履帶挖掘式裝載機是一種連續生產的高效率出渣設備。主要用于鐵路、公路隧道及煤礦煤巷、半煤巷、引水洞、和國防洞窟地質較軟掘進施工中裝載作業。

履帶刮板扒渣機靠履帶推進鏟取巖石，通過鏟斗將石料扒進自身的刮板輸送機，輸送機從尾部將巖石卸入自卸汽車、梭式礦車、側卸式礦車、皮帶機、箕斗等其它轉載設備上去。

履帶刮板扒渣機設備主要特點：采用電動全液壓控制系統，液壓系統優化設計，動作采用先導閥控制，操作輕松簡便，工作平穩無沖擊，采用純進口組件，多道精密濾油，風冷散熱器；可以全斷面工作，不留死角，不需人工輔助清理工作面。運渣采用鏈條刮板式，輸送運轉平穩，排渣能力強，且采用半封閉式裝配方式，維護方便。

一、SDB-60履帶刮板扒渣機設備相關技術參數及主要配置

整機重量：約6T

外形尺寸：長X寬X高5800X1700X1800

電機功率：37KW       電壓：660V/1140

適應巷道斷面尺寸：（寬X高m）≥2.2*2.2

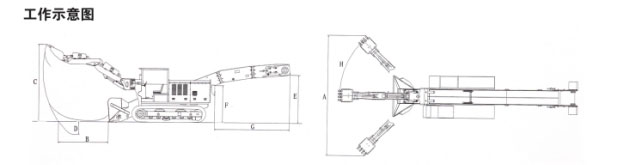

A.挖掘寬度：≥4200mm

B.挖取距離：（離鏟口）：≥1600mm

C.挖掘高度：≥2600mm

D.挖掘深度：≥500mm

E.卸載高度：1.4m（可加高）

F.最低裝載高度：1.3m

G.卸載長度：1800mm（可加長）

行走速度：1-2km/h

刮板運輸機構形式：單鏈單驅動

爬坡能力：±23°（適應地面）

最大物料通過尺寸：680*600mm

操作方式：液壓先導

配置表
